Изготовление контейнеров из бескислотного картона
Необходимые материалы:
- Косточка переплетная
- Нож канцелярский со стальными выдвижными многосекционными лезвиями
- Карандаш графитовый
- Линейка металлическая, которая начинается от нуля
- Угольник
- Подкладка настольная для безопасной резки канцелярским ножом
- Картон СКВ массой 260 г/м2)
Для изготовления контейнера необходимо измерить ширину, высоту и толщину документа.
Правила замера документа:
- Высота
В связи с тем, что блок книги может быть деформирован, высоту замеряют по корешковому, внешнему полю и по центру, и из этих трех замеров берется максимальный, к нему прибавляется 1-2 мм.
- Ширина
Многие документы имеют кругленый корешок переплета, поэтому на горизонтальную поверхность, где находится книга, устанавливают угольник таким образом, чтобы его стороны, образующие прямой угол, прилегали - одна к горизонтальной поверхности, а другая – перпендикулярно к кругленому корешку книги. Ширина замеряется по верхнему полю, нижнему и по центру. Отсчет начинается от стороны треугольника, прижатого к корешку. Из этих трех замеров берется максимальный, к нему прибавляется 1-2 мм.
- Толщина
На верхнюю крышку книги ставится угольник, сторона которого немного выходит за корешок, слегка прижимается, и замер толщины выполняется линейкой — от поверхности стола, где лежит документ, до выступающей стороны угольника. Толщина замеряется в верхней и нижней части корешка. К максимальному размеру добавляется 1-2 мм.
Раскрой контейнера на листе картона
От нижнего левого прямого угла картона по горизонтали карандашом последовательно отмечаются следующие размеры (рис. 1):
- клапан (его размер примерно на5 ммменьше толщины книги)
- толщина книги плюс2 мм
- ширина книги плюс1 мм
- толщина книги
- ширина книги
- толщина книги
- клапан, размер которого на10 ммменьше ширины.
От нижнего левого прямого угла картона по вертикали последовательно отмечаются следующие размеры:
- клапан, размер которого составляет ½ высоты книги
- толщина книги
- высота книги
- толщина книги
- клапан, размер которого составляет ½ высоты книги.
От последних точек замеров по горизонтальной и вертикальной поверхности под прямым углом проводят линии до их пересечения. В полученном прямоугольнике отмеченные размеры зеркально переносятся на противоположные стороны. Затем прямоугольник вырезается.
С помощью косточки и линейки противоположные точки соединяются. В результате получаются вдавленные линии для сгибания картона.

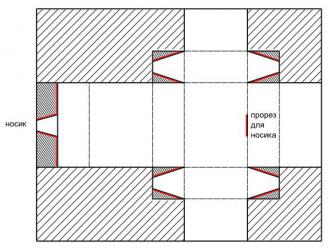

Участки с крупной штриховкой удаляются (рис. 2).
Линии, отмеченные красным цветом, прорезают канцелярским ножом.
Участки с крупной штриховкой удаляются (рис. 2).
На следующем этапе картон прорезается ножом по красным линиям, обозначенным на рис. 2. В результате удаляются участки, отмеченные мелкой штриховкой.

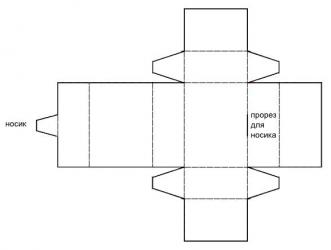

Окончательный вариант раскроя контейнера представлен на рис. 3. Контейнер складывается по вдавленным линиям, отмеченным пунктиром.
